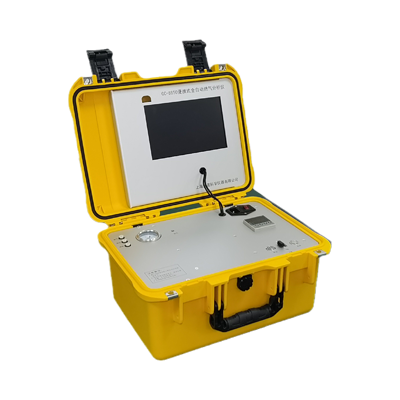

GC-8760 是一款基于 GC-TCD 原理的便攜式自動燃氣分析儀，分析系統采用加熱至高溫狀態，通過色譜柱分離，可測量出氮氣、甲烷、乙烷、丙烷、丁烷、二氧化碳等組分，計算出燃氣熱值、密度、分子量、氣化率等指標。分析儀內置取樣隔膜泵，可自動進樣。儀器可根據需要，調整分析系統和設置色譜軟件，測量指定種類氣體的含量。除上述組分外，還可以測量氧氣、一氧化碳、異丁烷、正丁烷、異戊烷、正戊烷以及C6+指定的燃氣成分。GC-8850 為檢測燃氣領域提供**解決方案。

　　工作原理：

　　樣品由隔膜泵抽至自動進樣閥定量環，然后驅動進樣閥把定量環中的樣品送入色譜柱進行分離，每個組分單獨分離開來，采用 TCD 檢測器進行測量，每組分含量由采集卡自動采集。儀器配有自動**色譜工作軟件，Intel 處理器控制儀器運行，實時診斷儀表工作狀態，在大屏幕顯示屏上，可以顯示色譜圖及儀器的各項指標。色譜柱選用不銹鋼色譜柱。每次測量前，可以通過自動零點校正系統調零，確保零點穩定。

　　燃氣分析儀特點：

　　● 8 寸彩色觸摸屏，顯示內容豐富直觀；

　　● 體積小，重量輕，攜帶方便，可隨時隨地檢測；

　　● 該機集分析柱、檢測器、工作軟件，電腦于一體。全自動操作既適用于工業現場管道在線檢測，又適用于化驗室氣囊取樣分析；

　　● 立體式加熱，受熱更均勻，溫度梯度?。?/p>

　　● 雙通道數據采集卡，滿足不同用戶需要，預留擴展空間；

　　● 熱值工作軟件自動計算被檢測氣組分含量、以及高熱值、低熱值、密度、相對密度、氣化率等相關指標。

　　● 內置隔膜取樣泵、避免手擠壓球膽帶來檢測誤差；

　　● 一鍵式啟動，全自動操作；電動進樣閥避免手動閥力度不均衡帶來檢測誤差，從而提高檢測結果重復性；

　　● 可配鼠標、鍵盤操作更方便；

　　2.2.參數說明

　　儀器型號： GC-8850 便攜式燃氣分析儀

　　防爆類型： 非防爆型

　　使用類型： 便攜式全自動操作

　　分析原理： TCD 檢測器 靈敏度 S≥3000mv.ml/mg(苯）噪音≤0.02mv

　　載氣類型： 高純氫氣，純度≥ 99.995％

　　量程范圍 : 0-****

　　分 辨 率： 0.001%

　　檢測誤差： ≤±0.1 % F.S

　　定性誤差：≤0.02min

　　預熱時間： ≤30min

　　分析周期：＜10min

　　內置氣泵： 有

　　進 樣 閥： 電動進樣閥，自動進樣，自動復位（模塊控制）

　　含量計算： 有（體積百分比）

　　熱值計算： 有（單位：Kcal 或大卡）

　　樣氣壓力： 有氣泵：-0.05 ～ 0.25 Mpa

　　進氣要求： 無塵、無水、無油

　　流量要求： ≤5000mL / min

　　工作環境： -10℃-60℃：濕度：10%-85%

　　載 氣 管： 硬管接口 -外徑 Φ4 內徑Φ2 優質 PU 管

　　取 樣 管： 硬管接口 -外徑 Φ4 內徑Φ2 優質 PU 管

　　取樣裝置： 乳膠球膽

　　測量對象： LNG 中各組分含量

　　供電電源： 220VAC±10% 50/60HZ 3A

　　外形尺寸： 370mm(寬) × 290(深)mm ×200mm(高)

　　重 量： 約 7 kg

　　參考標準:

　　GB/T 11062-2020《天然氣發熱量、密度、平均密度和沃泊指數的計算方法》

　　GB/T 13610-2020《天然氣的組成分析氣相色譜法》

　　應用領域：

　　LNG/CN 加氣站、燃氣運輸公司、燃氣儲備站、煤改氣企業、LNG 點供、油田氣、煤層氣、礦井氣、頁巖氣、燃氣管道運輸公司、燃氣具生產企業、石油煉化、焦化廠、冶煉廠和供氣站等眾多行業。
