超聲波探傷儀器

【產品簡介】超聲波探傷儀器能夠便捷、準確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、航空航天、鐵路交通、汽車、機械等領域。它是···

產品型號: ST-TS500
更新時間: 2025-05-29
訪問 量: 111
生產廠家:山東三體儀器有限公司

產品咨詢技術支持

產品介紹

　　超聲波探傷儀器能夠便捷、準確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的儀器。

　　主要功能

　　● 自動校準探頭，不需要手動計算；

　　● 利用標準試塊自動生成DAC、AVG曲線；

　　● 自動顯示回波相關參數（深度D、水平P、距離S、波幅H）；

　　● 16個探傷通道，可自由輸入并存儲任意行業的探傷標準；

　　● 可存儲980幅A掃圖像；

　　● 四種（I、V、U、X型）焊縫類型圖示功能，直觀判斷反射位置；

　　● 自動計算缺陷當量φ值；

　　● 高采樣率，低噪聲；

　　● 兩種探頭方式：?jiǎn)尉?、雙晶；

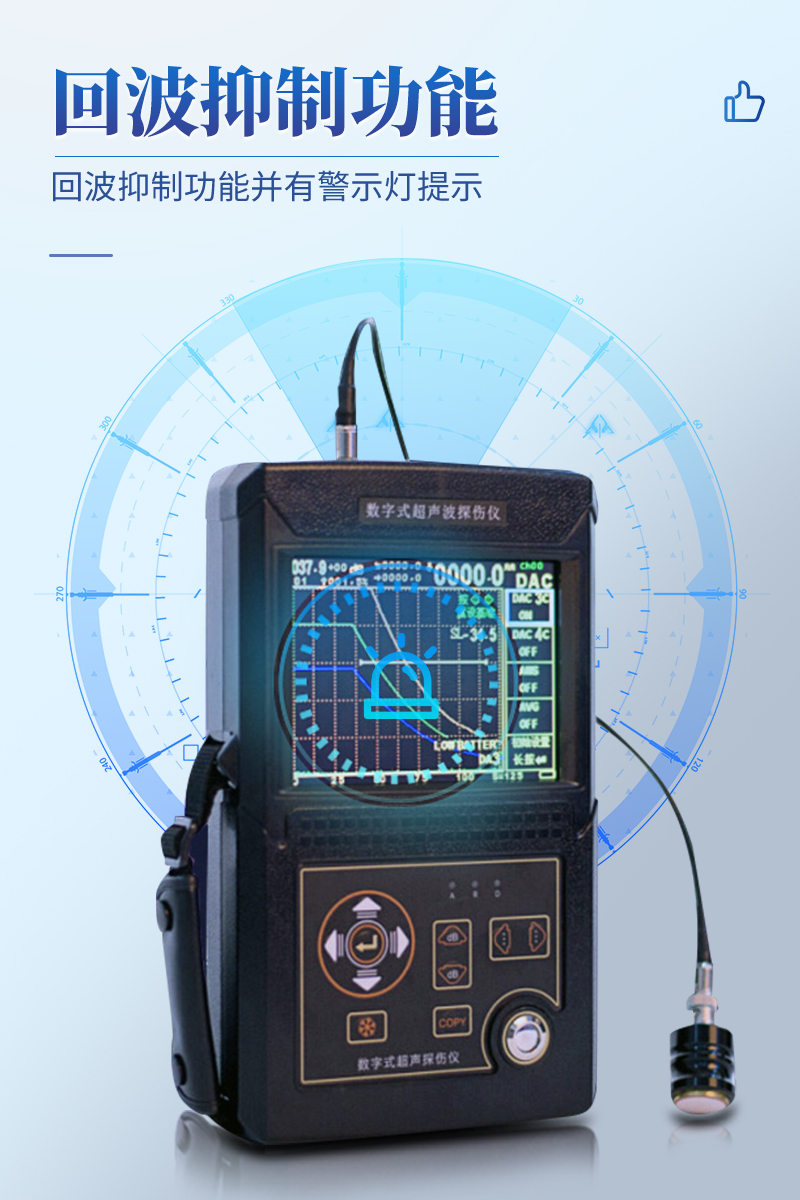

　　● 回波抑制功能并有警示燈提示。

　　輔助功能

　　● 閘門聲光報警。

　　● 自動增益功能提升探傷效率；

　　● 斜探頭角度和K值兩種輸入方式；

　　● 峰值記憶和回波包絡快速確定**回波；

　　● USB接口連接PC端進行數據傳輸，自動生成探傷報告；

　　產品特點

　　按鍵簡潔，操作簡單；

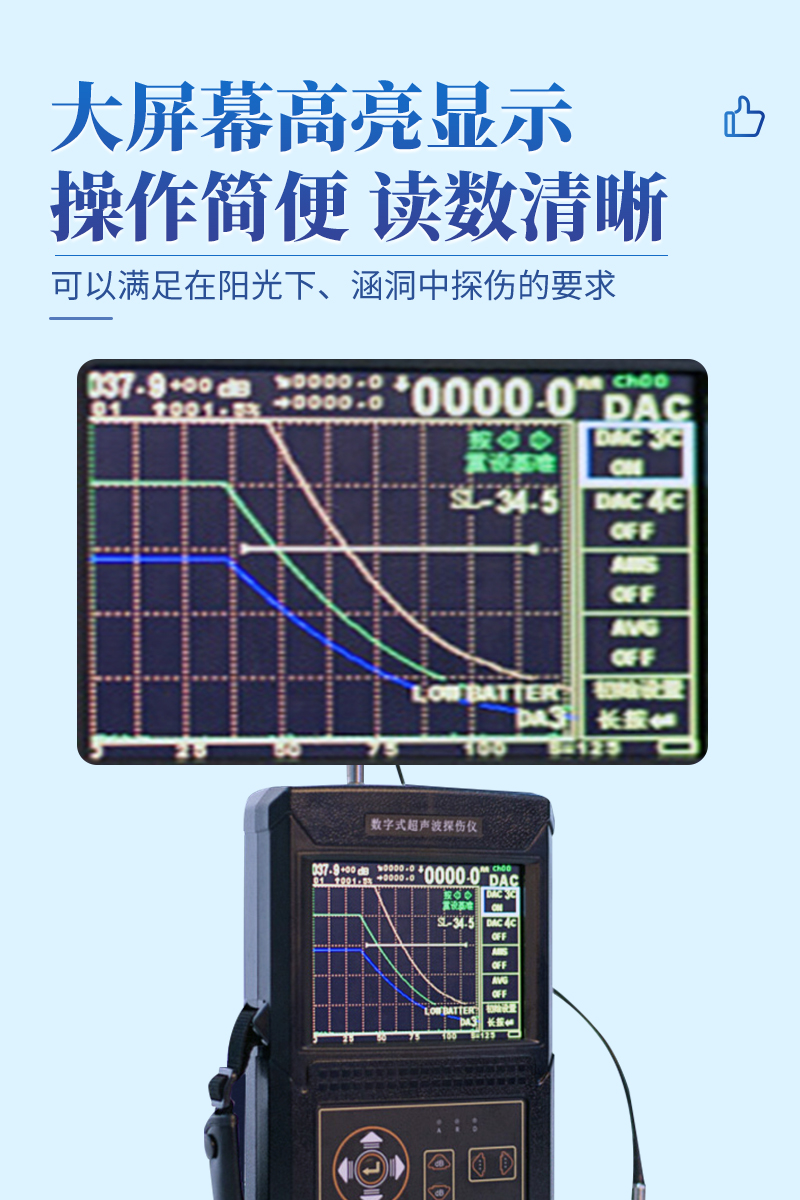

　　大屏幕高亮顯示，可以滿足在陽光下、涵洞中探傷的要求。

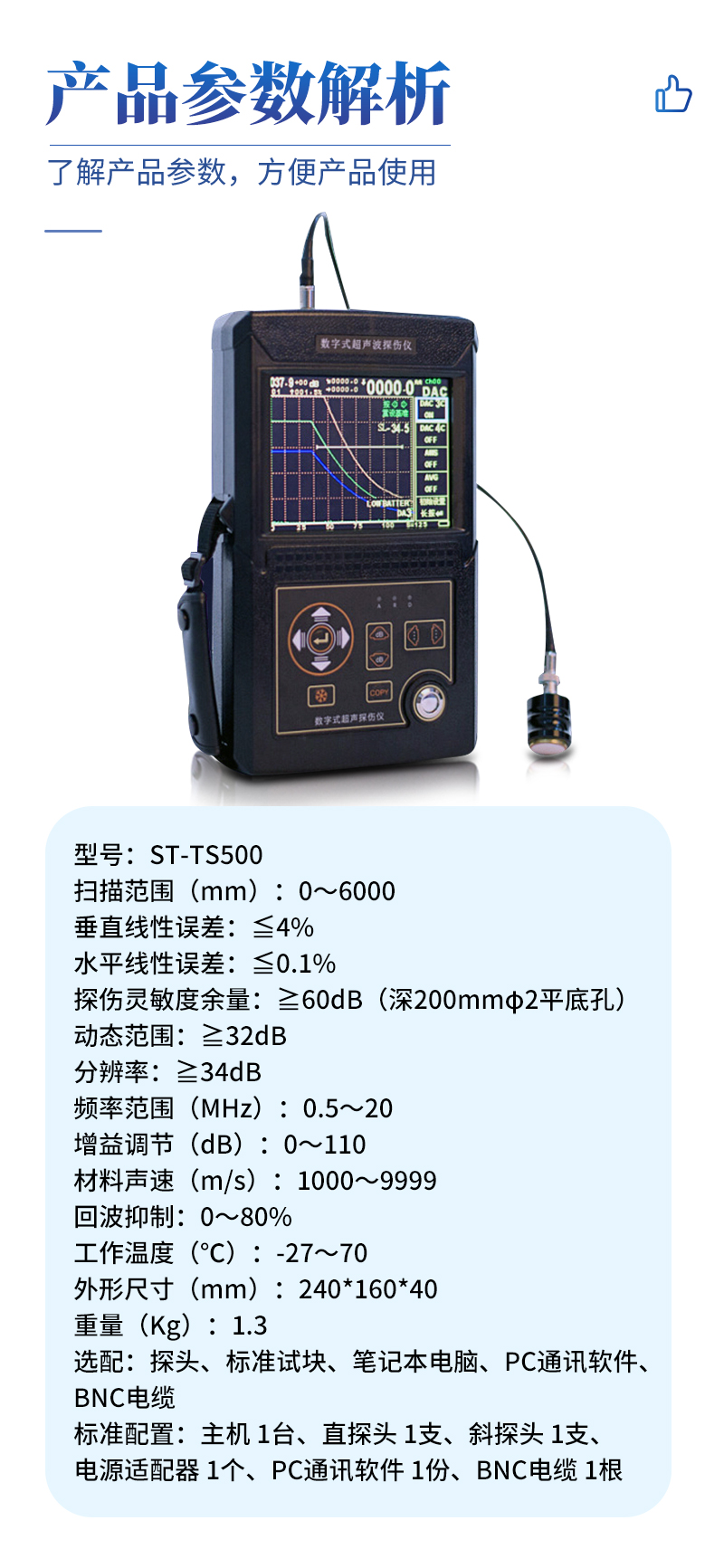

　　超聲波探傷儀器技術參數

項目	技術數據
掃描范圍	0～6000
垂直線性誤差	≦4%
水平線性誤差	≦0.1%
探傷靈敏度余量	≧60dB（深200mmφ2平底孔）
動態范圍	≧32dB
分辨率	≧34dB
頻率范圍（MHz）	0.5～20
增益調節（dB）	0～110
材料聲速（m/s）	1000～9999
回波抑制	0～80%
工作溫度（℃）	-27～70
外形尺寸	24016040
重量（Kg）	1.3
選配	探頭、標準試塊、筆記本電腦、PC通訊軟件、BNC電纜
